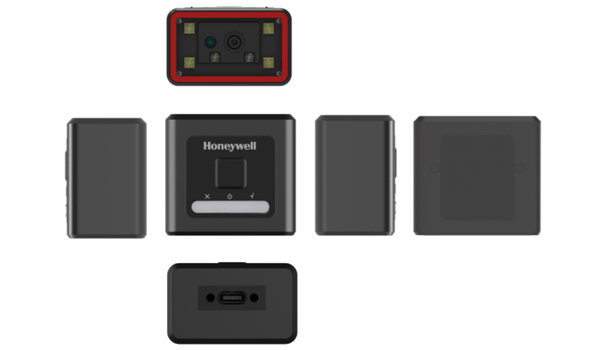

霍尼韋爾HF300ESR是一款小型嵌入式讀碼器，該設備尺寸緊湊，方便內部集成安裝，并提供直頭和彎頭兩種線纜選擇。搭載100萬像素黑白CMOS傳感器，支持60FPS的圖像采集，可讀取1D、2D及堆疊式條碼，其二維碼的識別精度可達4mil。內置直接部件標記（DPM）算法，配備激光十字瞄準器，以適應標簽和常見DPM碼的讀取。支持以太網和RS232串口通訊，并具備IP54防護等級，適用于自動化設備、工裝測試等常見工業場景。
1、尺寸緊湊：外形尺寸小巧，提供直頭和彎頭線纜，便于內部安裝并節省設備空間。
2、快速部署：支持RS232/以太網通訊，接口可自動識別。默認動態曝光模式，無需手動調參即可讀取常用條碼，便于快速調試。
3、靈活配置：可通過配套軟件實時查看圖像、評估讀碼狀態，并使用軟件或設置碼進行調試與配置復制。
4、支持識讀1D、2D及堆疊碼等多種條碼類型；二維碼可讀取精度高達4mil，同時可識讀常見小尺寸碼。
5、內置DPM算法，可讀取常見的直接部件標識（DPM）條碼。
6、提供偏振光選項：配備偏振光，可用于應對反光表面。
7、工業級堅固性與接口：外殼為黑色鑄鐵金屬，具備IP54防護等級。
8、支持NPN/PNP觸發、外部負載功能，并可選配工業總線協議。

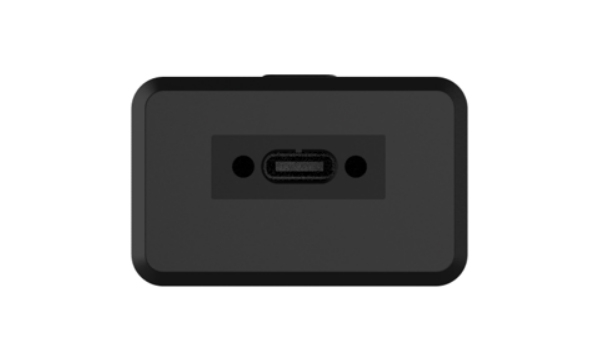

Honeywell霍尼韋爾HF300ESR小型嵌入式二維條碼掃描器詳細參數
傳感器類型：1/4英寸CMOS傳感器，黑白
圖像分辨率：1280x800
采集速度：60FPS
鏡頭類型：固定焦距
鏡頭焦距： 4.2mm
視場角：水平視場角47°垂直視場角31°
觸發方式：指令觸發；I/O觸發；感應觸發；連續閱讀模式；按鍵觸發

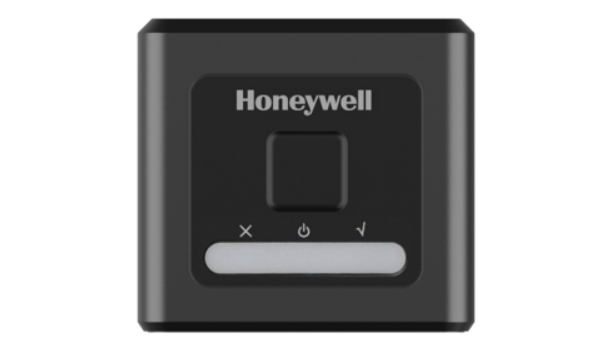

LED指示燈：3個LED指示燈（電源、閱讀順利、閱讀失?。?/span>

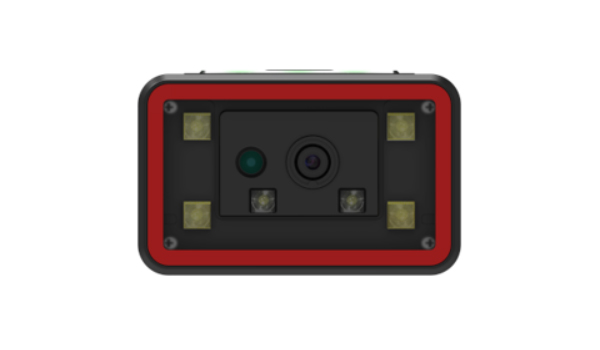

照明光源類型：2顆本體LED紅光燈珠+4顆協助LED燈珠
照明光源顏色：紅光/紅光+白光
瞄準方式：激光十字瞄準
激光防護等級：Class 2
通訊接口：串口、以太網
通訊協議：串口：RS232，
以太網：TCP/IP、Profinet、Modbus TCP
供電方式：80-30V DC
功耗：待機功耗：0.5W；
Max功耗：2.5W
輸入信號數量：1個
輸入信號類型：NPN或PNP
輸入信號閾值電壓：NPN：≤16V
PNP：≥5V（Max：30V）
輸出信號數量：2個
輸出信號類型：電壓信號
輸出負載能力：單個可達：100mA 24VDC；
總計可達：200mA 24VD
外殼材質：鋁合金+ABS
重量：46g±1g
產品尺寸（長x寬x高）：40.0x43.7x27.0mm
工作溫度：-10 ~ 45℃
儲存溫度：-20 ~ 70℃
相對濕度：0% ~ 95%無凝結
抗抖動性：10 ~ 55 Hz、雙振幅0.3 mm、X,Y,Z方向分別為1個小時
ESD防護：空氣放電：±8KV；
接觸放電：±4KV
防護等級：IP54
產品認證：CE、RoHS等
可讀條碼類型：1D、2D及堆疊碼
閱讀精度高達：一維碼：2.67mil；
二維碼：4mil
閱讀特性
閱讀距離：
條碼規格 近 遠
5mil C128 33 110
10mil C128 30 215
5mil DM 40 85
10mil DM 30 145
成像視野：
安裝距離 FOV-長邊 FOV-短邊
50 35 27
100 70 55
150 105 84
200 138 110
適應場景：大景深，常規場景
掃描器1臺
選配：RS232C數據線、以太網數據線、電源適配器
